淮南矿业集团新庄孜煤矿胶带机集中控制系统

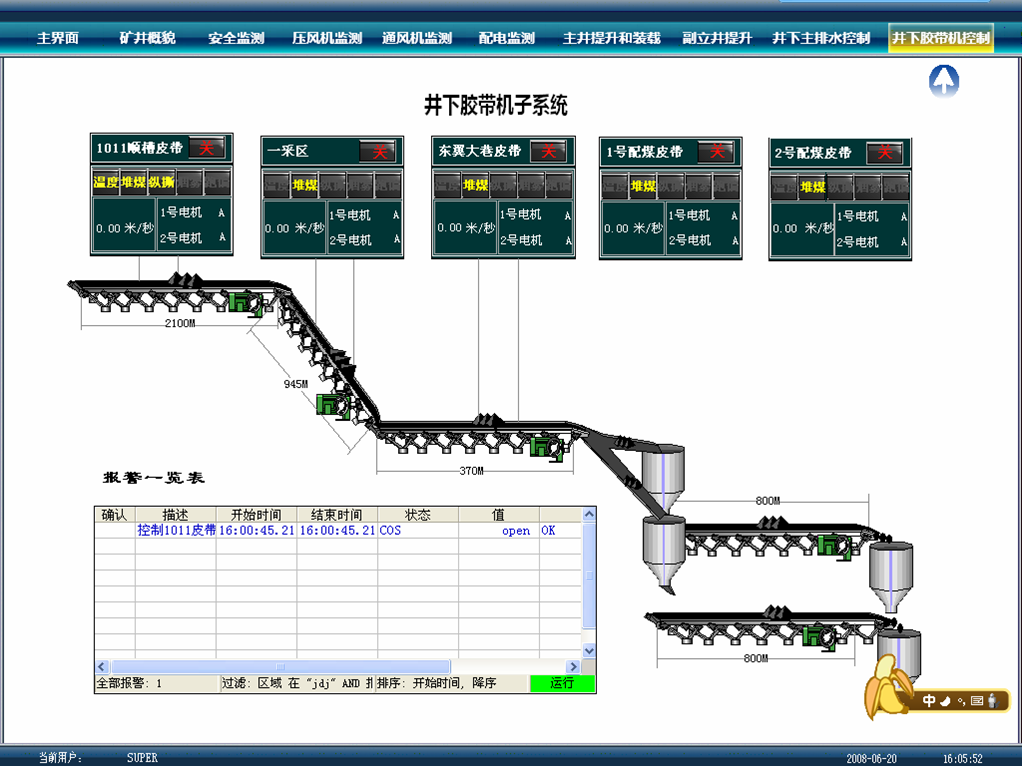

        本控制系统为新庄孜矿皮带机综合控制保护，分为井上、井下两个部分。在三号井口附近设立中央控制室（计算机集控），负责全矿区皮带机的监视与控制。控制室内考虑设置容纳不少于5台工控机的操作台、网络通讯设备、含约12部监视器的工业电视监控系统以及投影设备的空间及布置。系统井下部分采用全分布式控制结构。井下每条皮带均由井下控制分站及各种保护传感器构成。在井下设置一套控制一一报站，用于实现地面控制室与井下现有各皮带机控制系统的数据通讯，控制站通讯采用以太网。系统井上部分由控制主站、控制分站构成。在地面生产系统变电所设置控制分站，监控装车及储煤系统；在三号井中央控制室设置控制主站，监控运煤系统。控制主站与控制分站之间采用开放的网络总线结构连接。控制分站负责现场设备的数据采集和控制，控制主站可对各个分站的设备进行监视和控制。沿皮带走廊合理布置各类传感器，在重要位置设置视频监视设备，可在中央控制室监视重要生产位置。各控制站均留有工业以太网接口以及485接口，并支持多种通讯协议。各电气信号以及传感器信号接入控制站的方式尽可能简单化，智能化。集成厂家在中央控制室内合理布置上述控制系统的监控搭配，实现操作与监视的人性化、科学化。
