淮南矿业集团张集矿瓦斯抽放系统

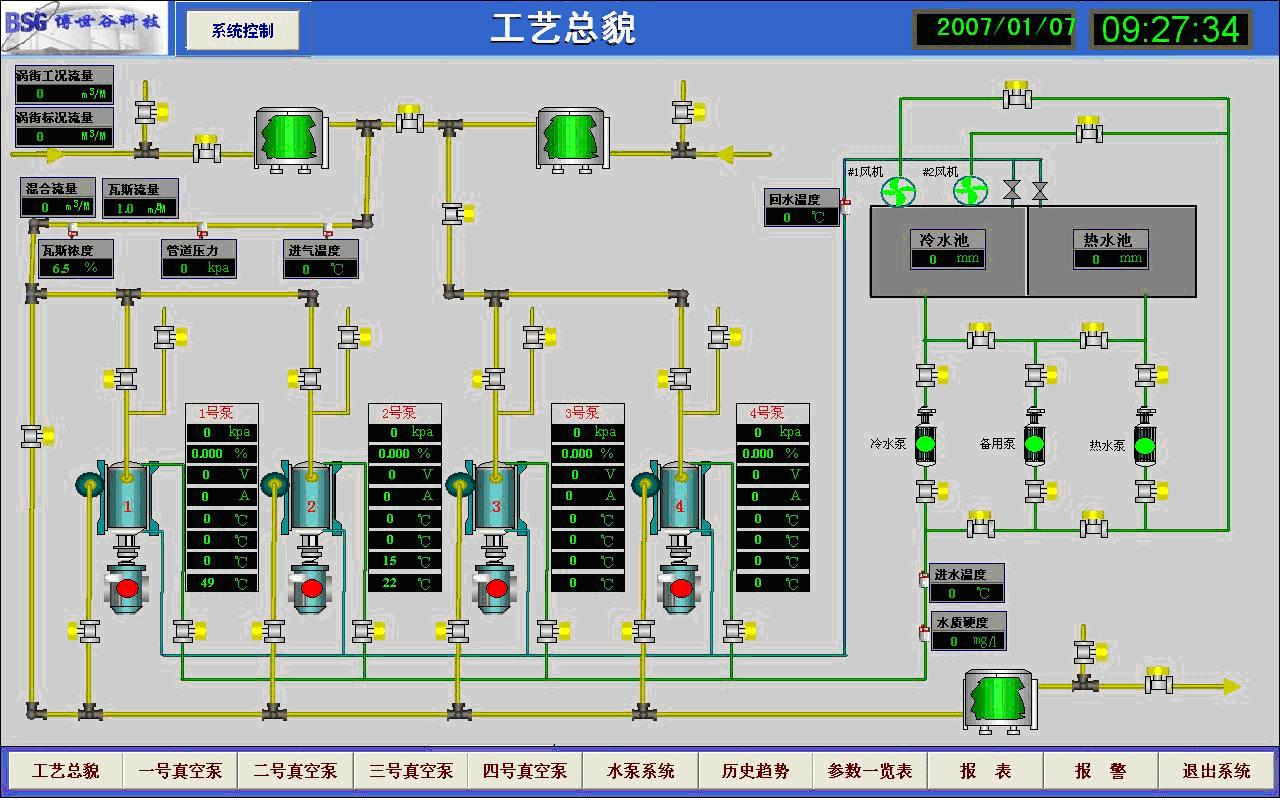

        张集北区瓦斯抽放系统设计4台560 KW的水环式真空泵，防爆电动闸阀43个，冷却水泵3台，软化水装置1套，冷却塔2台。控制系统采用美国Rockwell公司的SLC5 作为主控制器，模拟量采集模块采集现场温度、压力、流量、瓦斯浓度等工作参数，系统具备各种运行故障预警、故障报警、保护跳闸功能；各种模拟试验报警、试验跳闸功能；水位、水质检测功能；泵房内瓦斯浓度检测、报警、断电功能；顺序开车功能；无人值守功能；并预留联网功能。系统软件具备实时动态显示工艺流程画面；时时趋势；历史趋势；报警；报表；权限管理；控制等功能。
