系统概述：

        系统设计每个控制子站控制6台水泵。每台水泵电机功率按30KW，控制回路具备过流、堵转、不平衡、断相、欠压、过压、短路、漏电、欠流等故障报警和保护功能。

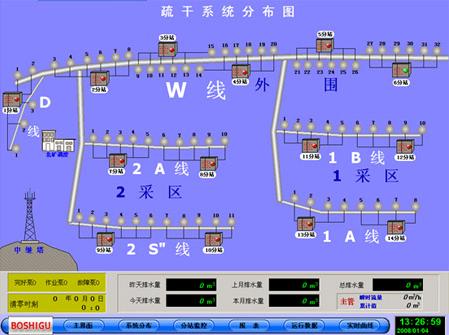

       子站与中继、调度主机通过MDS2710无线数传电台进行通讯。子站内PLC通过输入模块采集水泵运行实时数据监控，通过RS-485接口采集水泵的故障情况和故障原因，通过RS-232接口连接数传电台。调度人员的起泵、停泵指令经过调度楼主机、数传电台发送到每个子站，子站内PLC接受指令后输出控制信号，控制相应水泵的起停。子站具有加热和通风装置，两个温控开关分别控制高温、低温时的加热设备和通风设备的启动、停止。柜内温度通过温度变送器采集信号输出到PLC，并由PLC传输到调度室主机，供调度人员实时监控。控制子站内部具有防盗报警功能，报警信号通过PLC、数传电台传输到主机。
