瓦斯抽放监控系统 系统概述：
采地面瓦斯抽采泵站监控系统遵循“控制分层分散、数据集中管理”的设计原则监控系统分为三层：

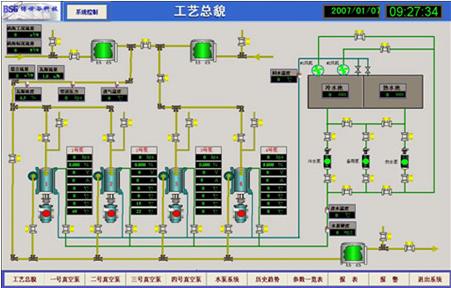

监控层：主要由计算机操作站、交换机和打印机等组成。
控制层：主要由可编程控制器、隔离装置、控制电源等组成。
现场层：由测量仪表、变送装置、就地控制箱、高压配电柜、低压配电柜等组成。
信号采集：
进出瓦斯管道的温度、压力、瓦斯浓度、CO浓度及流量；真空泵的电流、电压、电机温度、轴温、泵内负压、进水压力、进水温度、出水温度、出气温度等；冷却水系统的温度、压力、液位、水质硬度等；泵房环境内瓦斯泄露检测。
系统控制：
对真空泵、冷却水泵、冷却风机、电动闸阀等设备进行远程控制；具有就地手动、程控手动和程控自动三种控制方式。
保护：
对真空泵进行以下保护：电气保护、负压保护、温度保护、断水保护和瓦斯泄露保护，每种保护均可以单独投入和解除。
报警：
对主要运行参数设定报警限，运行超限时提示运行人员注意。
趋势：
对主要运行参数进行自动进行记录，产生历史数据库，根据历史数据产生参数的历史趋势图。
报表：
对主要参数提供日报表以备查询。
统计：
对瓦斯抽采量进行自动统计。
通讯：
PLC与计算机操作站之间采用工业以太网通讯。同时提供与其他自动化系统联网的硬件接口——以太网接口及选软件接口——OPC Server。
