目前煤矿井下主排水系统多采用继电器控制，水泵的开挺及选择切换均由人工完成，还做不到根据水位或其他参数自动开停水泵，这将严重影响井下主排水泵房的管理水平和经济效益的提高。

      我们设计的煤矿井下水泵自动化监控系统，可自动检测水仓水位和其他参数，根据水仓水位的高低、矿井用电信息等因素，建立数学模型，控制水泵轮流工作与适时启动备用泵，合理调度多台水泵运行，可以达到避峰填谷及节能的目的。同时，系统通过出没屏以及水仓水位、电机工作电流、电机温度、轴承温度、排水管流量等参数，并通过通讯模块与综合监测监控主机实现数据交换，还可以综合自动化及信息化系统汇接。

      系统设计以系统安全、可靠、先进为原则，实现在安全生产指挥调度中心对井下排水系统泵房的所有设备进行网络监视和控制，做到泵房无人值守、设备安全可靠运行。

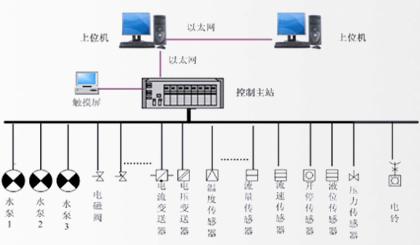

      系统采用全分布式结构。主要由井下控制分站、控制主站和综合操作台构成，地面操作站位于控制室。所有数据均由以太网或工业总线进行传输。PLC与传感器之间采用矩阵结构连接。控制分站采用矿用PLC作为主控设备，具有防潮、抗干扰能力强、现场易编程及维护、安全稳定等特点。

系统特点：


      系统根据水位和压力的控制原则，自动实现水泵轮换工作，延长水泵的使用寿命。系统可根据投入运行泵组的位置，自动选择启动就近的真空泵，若在设定的时间。







      系统根据电网负荷和峰谷供电时间段，以‘避峰填谷’的原则确定开、停水泵的时间，提高矿井的电网运行质量。自动检测水位信号，计算单位时间内不同水位段水位的上升速率，从而判断矿井的涌水量，自动投入和退出水泵运行台数，合理地调度水泵运行。系统精确、稳定、安全的运行，避免了人为失误造成的巨大的人员伤害和经济损失。为矿上的安全生产奠定了坚实的基础。





主要功能：


      实时数据检测：通过地面主机能监视各个水泵的运行情况及主要的运行参数，如水泵的开停状态、电压电流参数、电机轴承温度、水流量大小和水的压力。可以根据实时数据分析设备运行状态，做出报警提示，为设备的安全稳定运行提供了可靠的依据。

      对设备的运行进行全自动管理：根据煤矿的具体情况可以设定不同的运行方式，由电脑控制设备的运行，水位达到一定的高度由电脑控制某个水泵的开停，设备运行时由计算机分析设备的运行情况，如某一参数不在安全运行范围内系统会发出报警信息，并做出相应的处理。

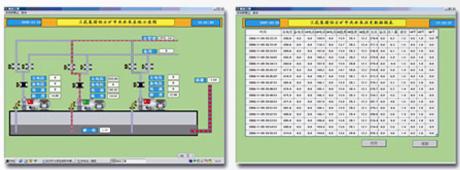

     安全稳定组态软件：能24小时稳定运行，易于操作维护；动画效果美观大方，能动态纤细各设备的运行情况。

      强大的数据报表功能：能查询出各设备不同时段的运行状态和设备操作记录，对一些必要的运行参数可以定期打印报表达到检测的目的。
