基于工业以太网的煤矿综合自动化
系统概述：
基于工业以太网的煤矿综合自动化系统采用计算机网络、光纤通信等先进技术，在环境恶劣、人员设备分散、有特殊安装要求的煤矿构建一个符合防爆要求的井下100/1000Mbps 高速互联网，系统的核心足在煤矿井下建立具有开放协议的工业数字网络系统，传输安全监测、监控、语音、视频图像信息，为煤矿的综合自动化提供可靠的高速信息平台，对煤矿安全生产、减人提效和科学管理具有重要意义。
系统结构：
系统分为三个网络层次：设备层、控制层及管理层。
设备层：将底层设备直接连结到煤矿井下的各种控制器上，采用智能化的接口设备，降低 成本，方便安装，并可实现快速故障诊断。
控制层：将I/O网络功能和对等信息传输网络结合起来，实现具有I/O控制、闭锁和报文 传送，保证信息的实时性和确定性。
管理层：采用Ethernet，通过TCP/IP协议，将可编程控制器、网关、人机接口和控制软件连接至企业的信息系统。
系统功能：
* 利用光纤通信技术和工业以太环网技术传输井上、下各主要环节设备的实时数据信息及控制命令。
* 通过嵌入式接口连接各种监测系统，可处理数据、语音、视频、图形等各种多媒体信息。
* 通过智能接口与井下监测监控系统、矿井自动化系统、工业电视系统等连接，实现井上、下交互式的多媒体网络；矿领导和调度室就可以看到监测监控系统传上来的各图像。
主要技术指标：
* 干网传输速率：100/1000Mbps
* 支持TCP/IP协议，完全兼容IEEE802．3协议
* 传输介质：单模光纤(15km)、多模光纤(2km)
* 支持全双工/半双工运转
* 10Mbps～100Mbps自适应
* 支持单冗余链路，网络重构自愈时间小于300ms

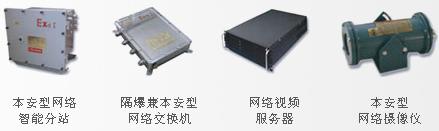

配套产品：
